GL翅片管散热器

发布者:admin1    发布时间:2016-04-18
产品描述:空气加热、冷却及余热回收等大中型热交换系统中使用的GL空气散热器采用工艺先进,传热性能高的无缝钢管轧铝翅片制成,承压高,耐腐蚀,受到广大用户的好评。
产品介绍



一、GL翅片管散热器概述

   1GL翅片管散热器采用工艺先进,传热性能高的无缝钢管轧铝翅片制成,由钢制多孔板框架支撑钢铝

      复合散热翅片管组成;

   2GL翅片管散热器广泛应用于空气加热、冷却及余热回收等大中型换热器系统中;

   3翅片管散热器热交换中的工作介质:蒸汽(≤1.6MPa)、热水(≤130℃);

   4GL翅片管散热器型号规格表示说明:GL①×②-③
                                         ①
 ②—分别为散热器长,宽尺寸分米化整

                                         ③—表示散热管的排数

         举例:GL5×5-2表示:表面长500mm,500,2排散热管组成。

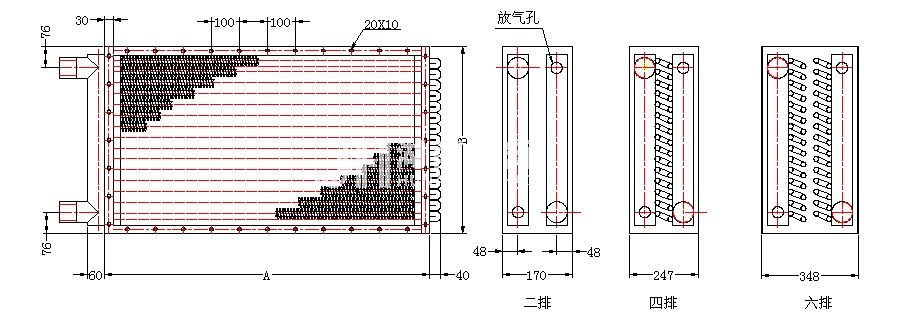

  二、GL翅片管散热器结构特征

  1GL翅片管散热器采用钢制双回路(二排)、或多回路(四排、六排)结构,翅片管采用钢铝冷轧复合

     成型工艺,基管Ф18*2mm,片高10mm,片厚0.3mm,片距3mm,承压高,耐腐蚀;

  2翅片管式换热器的散热排管全叉排排列,并用单独弯头管连接;

  3GL翅片管散热器热交换性能良好,可替代钢制翅片管散热器使用;

  4.散热管特性:

       散热面积:0.64m²/m                               肋化系数:14.56

       肋通系数:15.8                                          净面比:0.53


 三、GL翅片管散热器技术参数表



散热面

(m2)

热媒

散 热

管 数

   寸(mm

连 接

()

重 量

kg)

A1

B1

A2

B2

A

B

GL5×5-2

5.63

 高





 温



















20

440

440

470

470

500

500

1.0"

18

GL6×5-2

6.81

20

540

570

600

20

GL7×5-2

8.19

20

640

670

700

24

GL10×5-2

12.03

20

940

970

1000

1.5"

36

GL12×5-2

14.59

20

1140

1170

1200

44

GL6×6-2

8.29

24

540

540

570

570

600

600

2.0"

31

GL7×6-2

9.83

24

640

670

700

36

GL10×6-2

14.43

24

940

970

1000

51

GL12×6-2

17.51

24

1140

1170

1200

62

GL15×6-2

22.12

24

1440

1470

1500

77

GL7×7-2

11.47

28

640

640

670

670

700

700

2.0"

42

GL10×7-2

16.84

28

940

970

1000

60

GL12×7-2

20.43

28

1140

1170

1200

72

GL15×7-2

25.80

28

1440

1470

1500

90

GL17×7-2

29.39

28

1640

1670

1700

102

GL10×10-2

25.27

42

940

940

970

970

1000

1000

2.5"

80

GL12×10-2

30.64

42

1140

1170

1200

96

GL15×10-2

38.70

42

1440

1470

1500

120

GL17×10-2

44.08

42

1640

1670

1700

136

GL20×10-2

52.15

42

1940

1970

2000

160

      注:

 1、表中表示的散热面积均为二排结构,其余四排、六排结构的散热面积分别×2×3即得;

 2、表中表示的散热面积均为二排重量,其余四排、六排结构的参考重量分别×1.8×2.7即得。
