QSH型汽水混合加热器

发布者:admin    发布时间:2016-04-19
产品描述:行业最权威推荐25年,广泛应用于热水循环采暖、容器加热保温系统。QSH汽水混合加热器,蒸汽与水直接混合加热,无噪音,无振动,热效率100%。
产品介绍
一、QSH汽水混合加热器 概述
    QSH汽水混合加热器是一种装设于管道上直接式加热设备,具有热效率高、噪声低、安装简单、不占空间等特点,广泛应用于采暖、空调中加热系统。
    QSH汽水混合加热器
结构如图所示,核心部件为拉法尔喷管,从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出,生产热水。蒸汽和水在高速流动中混合,无噪音、无振动。

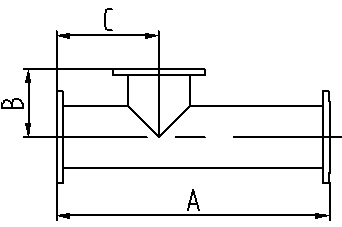

二、QSH汽水混合加热器 外型尺寸

QSH

-4

-6

-8

-10

-12

-16

-20

-24

-32

-40

-48

额定流量(m3/h)

1.2

2.5

4.5

7

10

16

25

35

60

105

165

设计压力(MPa)

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

1.6

净重(kg)

8

8

15

15

15

50

50

50

200

200

200

运行重量(kg)

8.5

8.5

16

16

16

58

58

58

260

260

260

噪声(dB)

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

≤65

A(mm)

240

240

360

360

360

660

660

660

1200

1200

1200

B(mm)

105

105

130

130

130

170

170

170

300

300

300

C(mm)

105

105

130

130

130

220

220

220

450

450

450

水侧法兰(DN)

40

40

65

65

65

125

125

125

250

250

250

汽侧法兰(DN)

40

40

65

65

65

125

125

125

250

250

250





三、QSH汽水混合加热器 选型参考
    QSH汽水混合加热器
可用于空调采暖、卫生热水的加热系统,根据实际水流量的蒸汽耗量选用混合器;
    1
汽水混合器未通入蒸汽时,额定流量下水头损失为5mH2O,通入蒸汽后水头损失可按1m H2O考虑;
    2
、蒸汽压力大于水压0.05MPa以上;
    3
汽水混合加热器用于生活热水系统时应设置中间水箱,不能直接进入淋浴器,防止意外事故发生;
    4
汽水混合加热器适宜安装在水泵的吸水侧。



四、QSH汽水混合加热器 安装与使用
    1汽水混合加热器可水平安装,也可以竖直向上安装,蒸汽入口应向上或水平;
    2
汽水混合加热器前后装设阀门、压力表及温度计,以便于观察和调节混合器工作状况;
    3
汽水混合加热器启动时,应先通水,再通汽;停机时,先关断汽源,再断水。

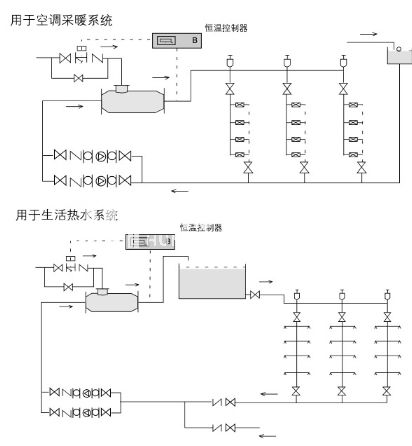

五、QSH汽水混合加热器典型应用
