CLP蒸汽喷射加热器

发布者:admin    发布时间:2015-09-17
产品描述:广泛应用于蒸汽热水箱系统,可以二次加热,无温水浪费。CLP喷射式汽水混合加热器,蒸汽与水直接混合加热,无噪音,无振动,热效率100%。
产品介绍

一、CLP蒸汽喷射加热器工作原理
    CLP蒸汽喷射加热器采用全不锈钢制造,蒸汽喷射加热器内部的喷嘴为细小斜孔,蒸汽喷射加热器喷嘴处高速喷入壳体内,对周围冷水产生强烈的引射作用,蒸汽喷射加热器的外壁上的斜向小孔进入蒸汽喷射加热器内与蒸汽高速混合换热,进行全热交换,而高速蒸汽在壳体内盘旋上升。形成的旋转水汽,吸收蒸汽的功能,消除噪音,同时被加热的水不断从壳体上表引出,带动蒸汽喷射加热器周围的水流动,从而加热整个水箱中的水。

二、CLP蒸汽喷射加热器外形尺寸



型号

CLP-25

CLP-32

CLP-40

CLP-50

CLP-65

CLP-80

CLP-100

CLP-125

CLP-150

外形

参数

mm

A

160

160

160

180

180

220

220

220

220

B

90

90

90

110

110

130

130

130

130

D

159

159

159

219

219

219

219

273

325

d

115

135

145

160

180

195

215

245

285

重量

kg

5

6

8

10

12

15

20

25

30

 型号尾注举例:CLP-50-CF 表示:口径DN50,不锈钢材质,法兰连接方式。




三、CLP蒸汽喷射加热器技术参数
项目
CLP-25
CLP-32
CLP-40
CLP-50
蒸汽
热水
蒸汽
热水
蒸汽
热水
蒸汽
热水
耗量
产量
耗量
产量
耗量
产量
耗量
产量
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
蒸汽
压力
Mpa
0.1
136
1976
228
2999
354
4411
457
5833
0.2
187
2651
301
3981
441
5367
581
6928
0.3
242
3321
362
4676
517
6898
640
7913
0.4
284
3671
413
5321
562
7101
708
8864

项目
CLP-65
CLP-80
CLP-100
CLP-125
蒸汽
热水
蒸汽
热水
蒸汽
热水
蒸汽
热水
耗量
产量
耗量
产量
耗量
产量
耗量
产量
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
kg/h
蒸汽
压力
Mpa
0.1
541
6673
620
7689
860
10665
1095
13575
0.2
651
7981
725
9053
1153
14388
1441
17980
0.3
753
9234
911
11418
1373
17216
1678
21035
0.4
847
10281
977
12292
1525
19182
1811
22786
注:表中热水产量从15℃加热至65℃

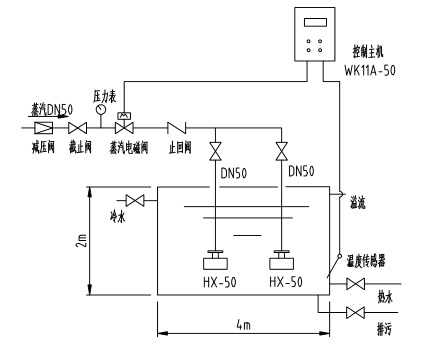

四、CLP蒸汽喷射加热器安装使用

    CLP蒸汽喷射加热器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接。
    1、单台蒸汽喷射加热器应安装在水箱中间位置,多台并联使用时,应均匀布置;
    2、蒸汽喷射加热器底部距水箱底部200mm左右,且应保证水淹没混合器100mm以上;
    3、引入水箱中的蒸汽管道应固定,不应有松动现象;
    4、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;
    5、蒸汽管内若有杂质(新装管道,久用管道),必须安装过滤器;
