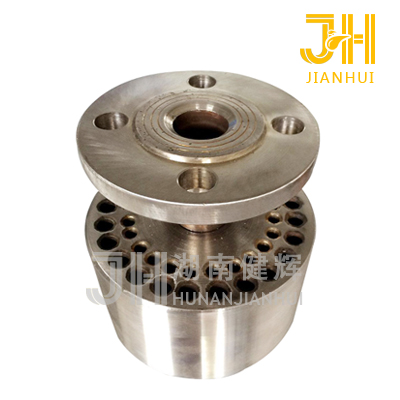

HX蒸汽加热消声器

发布者:admin    发布时间:2015-09-17
产品描述:HX浸没式汽水混合器,蒸汽与水直接混合加热,无噪音,无振动,热效率100%。实用新型专利23年,广泛应用于蒸汽热水箱系统,可以反复加热,无温水浪费。
产品介绍

一、HX蒸汽加热消声器特点
    HX蒸汽加热消声器相当于把蒸汽直接引入水中,但克服了噪声大、加热不稳定、冷热水分区等根本缺陷。
    1
、静音、无振动:HX蒸汽加热消声器采用内部旋流消声结构,噪声低于50dB,无振动;
    2
、热效率高:蒸汽直接通入水中,无冷凝水所带走的热量损失,热效率100%,高效节能;
    3
、投资省:HX蒸汽加热消声器价格远低于壳管式换热器,在热水箱设置位置高时,可省却热水泵;
    4
、重复加热:采用HX蒸汽加热消声器时,汽水分开控制,反复加热水箱中的水,无需放干箱内余水;
    5
、安装维护简便:HX蒸汽加热消声器外形尺寸小。

二、HX蒸汽加热消声器外形尺寸



型号

HX-25

HX-32

HX-40

HX-50

HX-65

HX-80

HX-100

HX-125

HX-150

外形参数    mm

A

160

160

160

180

180

220

220

220

220

B

90

90

90

110

110

130

130

130

130

D

159

159

159

219

219

219

219

273

325

d

115

135

145

160

180

195

215

245

285

重量

kg

5

6

8

10

12

15

20

25

30

  型号尾注:Z铸钢材质,G碳钢材质,C不锈钢材质;S管螺纹丝口连接方式,F法兰连接方式。



三、HX蒸汽加热消声器设计选型
    HX蒸汽加热消声器有额定的蒸汽耗量指标,设计时根据实际所需要的蒸汽耗量,选用一台或多台蒸汽加热消声器。实际所需蒸汽耗量可参照以下公式:(用于间断加热;用于连续加热。)确定如下:
......

四、HX蒸汽加热消声器安装使用
    HX蒸汽加热消声器为法兰接口,将蒸汽管接入水箱(水池)内,用法兰连接。
    1
、单台蒸汽加热消声器应安装在水箱中间位置,多台并联使用时,应均匀布置;
    2
、蒸汽加热消声器底部距水箱底部200mm左右,且应保证水淹没混合器100mm以上;
    3
、引入水箱中的蒸汽管道应固定,不应有松动现象;
    4
、蒸汽管道上在靠近水源侧安装止回阀,防止发生水倒流事故;
    5
、蒸汽管内若有杂质(新装管道,久用管道),必须安装过滤器;
