JHTZ采暖散热器

发布者：admin1 发布时间：2015-09-07

产品描述：利用烟囱效应，强化增大了自然对流能力，大大增强了散热效力，JHTZ系列高效节能型采暖散热器，是一种新型现代采暖的理想设备。

产品介绍

一、JHTZ采暖散热器产品概述

1.JHTZ型采暖散热器系针对铸铁及其他钢制散热器工作压力低、传热系数低、体积大的缺点，仿德国同类产品

改进设计的新产品；

2.JHTZ采暖散热器具有整体性强，外形美观，体积小，重量轻，散热量大，金属热强度高、承压大、耐腐蚀，

节省能源等优点；

3.JHTZ采暖散热器广泛应用于工业、民用建筑采暖或生产工艺中室内保温，对高层建筑采暖特别适用。

二、JHTZ采暖散热器产品结构及特性

1.JHTZ采暖散热器采用先进工艺，把0.5×16mm的钢带用专机绕片于Φ22×2的无缝钢管上，

使散热翅片与散热管接触紧而广，成浑然一体，传热性能良好、稳定，且耐腐蚀；

2.JHTZ采暖散热器外壳采用冷板，专机成型后，喷塑工艺，美观大方；

3.JHTZ采暖散热器正，反面一样，安装不分左，右；一般为落地安装，特殊需要，可改为挂壁安装；

4.JHTZ采暖散热器使用热媒：蒸汽，热水。最大蒸汽工作压力：1.0MPa；工作水温：70℃—130℃。

三、TZ采暖散热器有关数据

表1.JHTZ采暖散热器传热系数K（W/m²·h·℃）

热水温度℃（△t=tpj-tm）

蒸汽压力MPa（表压）

符号意义：

tpj：热媒平均温度℃

Tm：室内采暖计算温度℃

0.07

0.1以上

7.5

8.5

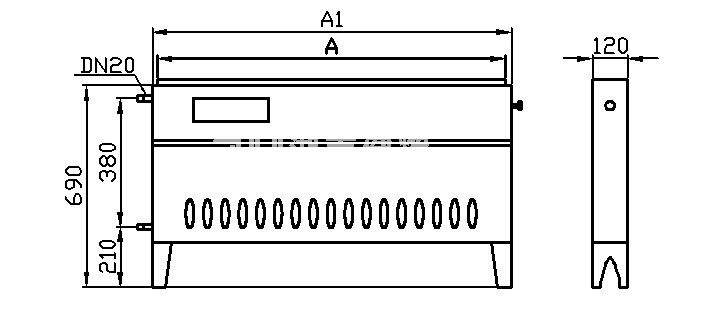

表2.JHTZ采暖散热器外形尺寸、技术参数表

表3.JHTZ采暖散热器在不同蒸汽工作压力工况下散热量表（KCal/h）

表4.TZ采暖散热器在不同热水温度工况下散热量表（KCal/h）
