WK水温控制器

发布者：admin1 发布时间：2015-09-07

产品描述：任意设定目标恒温值和报警温度值，全自动加热保温、恒温调节，高可靠、无人值守的温度控制系统。包括温差型水温控制器与恒温型水温控制器，可任意设定水温值（－29℃～＋116℃），全方位电气保护，确保设备运行安全。

产品介绍

WK11/WK31 水温控制器

（水温控制机）

1、WK型水温控制器概述
    水温控制器 ——是一种先进的恒温控制设备，特别适合温度调节时间滞后的温控系统；
    采用新型专家PID算法，调节管道阻力系数，即调节管道中流量，达到恒温控制目的；
    由主机、执行器、感温器等组成；
    公称通径：DN15…DN200。

2、WK型水温控制器 工作原理
主机——是核心部分，是实现恒温控制的关键部件，自动整定现场的温度保持、速率、滞后时间等重要参数，

接收感温器检测的温度信号，与设定的温度值比较，输出控制指令，指挥执行器开、停、关，同时显示设定

    的目标恒温值、当前的检测温度值；
    执行器——是执行部分，按照主机指令工作，调节管道阻力系数，即调节管道流量；
    感温器——是检测传感部分，适时检测温度信号，传送给主机。

3、WK型水温控制器 功能、特点
    水温控制器 ——使换热系统的温控过程具有如下功能和特点：
    1．可任意设置为制热或制冷工作模式，适应制热系统温度控制，或制冷系统温度控制；
    2．可同时显示当前的检测温度值和设定的目标恒温值。显示格式：××.× ℃，清晰直观；
    3．可任意设定目标恒温值和报警温度值；
    4．可自动整定现场最重要的滞后时间(※注)参数值，使每个温控调节系统均处于最佳工作状态；
    5. 希望与计算机中心联网时，可以在水温控制器上技术升级实现。通讯串口：RS485；
    6．专业电气技术，全方位电气保护，确保设备运行安全；
    7．手动、自动操作选择，操作灵活。
※注：
    滞后时间参数是专家PID算法相对PID算法而引进的新的重要参数；
    对于工业温控而言，温度调节系统的时间滞后现象是影响温控效果的主要因素，滞后时间越大，要获得理想

的控制效果就越困难；
水温控制器能根据自动整定的滞后时间参数，来进行一些模糊规则运算，从而较完美地解决超调现象及振荡

现象，使控制响应速度最佳。

4、WK型水温控制器 技术参数
    1．电源：AC220V 50HZ；
    2．目标恒温值：－29℃～＋116℃；
    3．感温器：铂热电阻(Pt100)；
    4．执行器工作压力：一般流体≤1.6MPa，饱和蒸汽≤1.3MPa，过热蒸汽≤1.0MPa；
    5．执行器工作温度：≤225℃；
    6．执行器材质：主体：铸钢内组件：不锈钢。

5．WK11型水温控制器 配套开关型电动阀门（电磁阀/电动蝶阀）型号系列

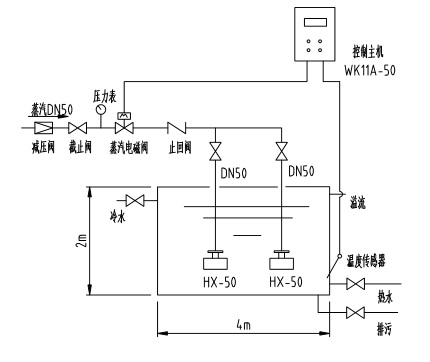

WK11A型水温控制器（电源：AC220V 50HZ / 电磁阀）

WK11A-	20	25	32	40	50	65	80	100
口径DN（mm）	20	25	32	40	50	65	80	100

WK11B型水温控制器（电源：AC220V 50HZ / 电动蝶阀）

WK11B-	40	50	65	80	100	125	150	200
口径DN（mm）	40	50	65	80	100	125	150	200

6．WK31型水温控制器 配套调节型电动阀门（电动调节阀）型号系列
电源：AC220V 50HZ

型号系列	进、出口径DN(㎜)	最大调节能力(T/h)		允许压差 (MPa)	功耗 (W)
型号系列	进、出口径DN(㎜)	水	汽	允许压差 (MPa)	功耗 (W)
WK31-25	25	8	0.116	1.6	40
WK31-32	32	12	0.188	1.6	40
WK31-40	40	20	0.295	1.6	45
WK31-50	50	32	0.471	1.6	45
WK31-65	65	50	0.785	1.2	60
WK31-80	80	80	1.193	0.8	60
WK31-100	100	120	1.853	0.5	80
WK31-125	125	200	2.889	0.3	80
WK31-150	150	280	4.176	0.2	100

注：允许压差——指介质流过执行器前-后的压力差不得超过表中允许的数值。
