一、SRL钢铝散热器概述
1.SRL钢铝散热器的翅片管采用钢管铝翅片工艺,光滑无毛刺,无皱折,易清洗,在采暖空调工程
中进行湿式冷却时易排除翅片外表的凝结水,在干燥加热及其它热交换场合不易结尘、结垢;
2.SRL钢铝散热器由碳钢框架、钢铝翅片散热排管组成,散热排管采用框架固定,结构紧凑,气密
性好,安装方便;
3.SRL钢铝散热器是采用钢管铝翅片管束组成,在顺气流方向分二排、三排两种,共有37种型号;
4.SRL钢铝散热器的工作热介质可以为蒸汽或热水,蒸汽(≤1.0MPa),热水(≤160℃);
5.SRL钢铝散热器具有传热性能好、强度高、流动损失小、防腐蚀性能高,在长期的冷热工况下不易变形,
工作寿命长等优点;
6.SRL钢铝蒸汽散热器主要用于热风采暖、空气调节及干燥装置的空气加热系统中,是热风装置中的
主要设备,在当前的工矿企业,各大型建筑物的采暖通风系统中广泛应用;
7.SRL钢铝散热器型号表示说明:①×②/③
①、 ②—分别为散热器长,宽尺寸分米化整
③—表示散热管的排数
举例:12×5/3表示:表面长1250mm,宽545,由3排散热管组成。
二、SRL钢铝散热器特点
1.结构紧凑:采用钢管铝翅片管束,接触紧密,散热性能好;
2.节约成本:价格远低于热风炉的价格,其性能价格比高;
3.精心加工:加工技术先进,严格的质保体系,严格组织、精心加工;
4.便于安装:安装、使用、维护简单方便,劳动强度低;
5.SRL散热翅片管热膨胀性能好,且具有可观的扩展换热面,用这种翅片管制成的换热器,效果领先钢制绕片式换热器。
四、SRL钢铝散热器技术参数
表一.SRL钢铝散热器性能在不同工况下实验公式

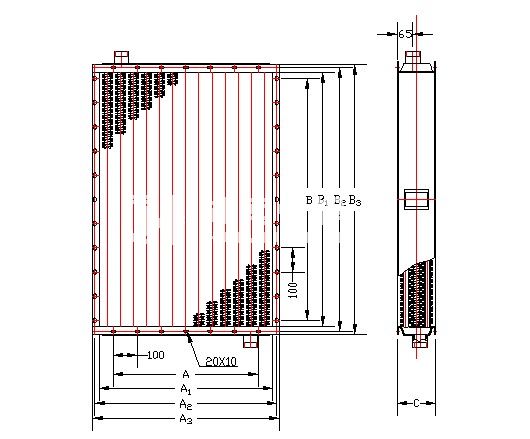

表二.SRL散热器散热面积F(m²)、通风净截面积Ff(m²)、参考重量W(Kg)、安装尺寸等一览表
型 号
|
通风净截面积(m2)
|
散热面积(m2)
|
热媒
|
管束数(根)
|
受热面积(m2)
|
尺寸(mm)
|
连接管(寸)
|
重量(kg)
|
||||||||
A
|
B
|
A1
|
B1
|
A2
|
B2
|
A3
|
B3
|
C
|
||||||||
SRL5×5/3
|
0.11
|
16.7
|
蒸
汽 或 热 水 |
35
|
0.88
|
500
|
400
|
545
|
500
|
575
|
540
|
605
|
570
|
200
|
1 1/4"
|
51
|
SRL5×5/2
|
0.11
|
11
|
23
|
0.58
|
160
|
38
|
||||||||||
SRL10×5/3
|
0.22
|
34
|
35
|
1.76
|
900
|
1000
|
1040
|
1070
|
200
|
83
|
||||||
SRL10×5/2
|
0.22
|
22.3
|
23
|
1.16
|
160
|
50
|
||||||||||
SRL12×5/3
|
0.27
|
42.6
|
35
|
2.2
|
1200
|
1250
|
1290
|
1320
|
200
|
99
|
||||||
SRL12×5/2
|
0.27
|
28
|
23
|
1.45
|
160
|
71
|
||||||||||
SRL6×6/3
|
0.15
|
23.6
|
41
|
1.24
|
600
|
500
|
635
|
600
|
665
|
640
|
695
|
670
|
200
|
1 1/2"
|
66
|
|
SRL6×6/2
|
0.15
|
15.6
|
27
|
0.82
|
160
|
43
|
||||||||||
SRL10×6/3
|
0.26
|
39.8
|
41
|
2.06
|
900
|
1000
|
1040
|
1070
|
200
|
95
|
||||||
SRL10×6/2
|
0.26
|
26.2
|
27
|
1.36
|
160
|
49
|
||||||||||
SRL12×6/3
|
0.32
|
49.9
|
41
|
2.58
|
1200
|
1250
|
1290
|
1320
|
200
|
113
|
||||||
SRL12×6/2
|
0.32
|
32.9
|
27
|
1.7
|
160
|
81
|
||||||||||
SRL15×6/3
|
0.39
|
60
|
41
|
3.09
|
1400
|
1500
|
1540
|
1570
|
200
|
131
|
||||||
SRL15×6/2
|
0.39
|
39.5
|
27
|
2.04
|
160
|
94
|
||||||||||
SRL24×6/3
|
0.6
|
95.8
|
41
|
4.89
|
2300
|
2400
|
2440
|
2470
|
200
|
197
|
||||||
SRL24×6/2
|
0.6
|
63.1
|
27
|
3.23
|
160
|
138
|
||||||||||
SRL7×7/3
|
0.21
|
31.7
|
47
|
1.65
|
700
|
600
|
725
|
700
|
755
|
740
|
785
|
770
|
200
|
2"
|
83
|
|
SRL7×7/2
|
0.21
|
20.9
|
31
|
1.09
|
160
|
60
|
||||||||||
SRL10×7/3
|
0.3
|
45.7
|
47
|
2.36
|
900
|
1000
|
1040
|
1070
|
200
|
107
|
||||||
SRL10×7/2
|
0.3
|
31
|
31
|
1.56
|
160
|
77
|
||||||||||
SRL12×7/3
|
0.37
|
57.2
|
47
|
2.96
|
1200
|
1250
|
1290
|
1320
|
200
|
127
|
||||||
SRL12×7/2
|
0.37
|
37.8
|
31
|
1.95
|
160
|
91
|
||||||||||
SRL14×7/3
|
0.43
|
66.1
|
47
|
3.41
|
1400
|
1450
|
1490
|
1520
|
200
|
144
|
||||||
SRL14×7/2
|
0.43
|
43.6
|
31
|
2.25
|
160
|
102
|
||||||||||
SRL15×7/3
|
0.45
|
68.8
|
47
|
3.54
|
1400
|
1500
|
1540
|
1570
|
200
|
148
|
||||||
SRL15×7/2
|
0.45
|
45.4
|
31
|
2.34
|
160
|
105
|
||||||||||
SRL17×7/3
|
0.5
|
80.4
|
47
|
4.13
|
1700
|
1750
|
1790
|
1820
|
200
|
169
|
||||||
SRL17×7/2
|
0.5
|
53.1
|
31
|
2.73
|
160
|
120
|
||||||||||
SRL22×7/3
|
0.66
|
101.3
|
47
|
5.21
|
2100
|
2200
|
2240
|
2270
|
200
|
196
|
||||||
SRL22×7/2
|
0.66
|
66.8
|
31
|
3.43
|
160
|
145
|
||||||||||
SRL15x10/3
|
0.69
|
95.2
|
65
|
4.91
|
900
|
1400
|
995
|
1500
|
1025
|
1540
|
1055
|
1570
|
200
|
2 1/2"
|
215
|
|
SRL15x10/2
|
0.69
|
63
|
43
|
3.25
|
160
|
140
|
||||||||||
SRL17x10/3
|
0.74
|
114.4
|
65
|
5.72
|
1700
|
1750
|
1790
|
1820
|
200
|
226
|
||||||
SRL17x10/2
|
0.74
|
73.6
|
43
|
3.89
|
160
|
159
|
||||||||||
SRL20×10/3
|
0.85
|
127.5
|
65
|
6.54
|
1900
|
2000
|
2040
|
2070
|
200
|
252
|
||||||
SRL20×10/2
|
0.85
|
84.2
|
43
|
4.33
|
160
|
177
|
||||||||||
SRL14×8/2
|
0.54
|
50.7
|
35
|
2.55
|
800
|
1400
|
815
|
1450
|
845
|
1490
|
875
|
1520
|
160
|
2"
|
108
|
